Nesploraw Il-Provvista ta' Enerġija PFC T-Tip Tlieta-Livell 1.6kW: Ġenerazzjoni Ġdida ta' Effiċjenza tal-Enerġija

Hekk kif id-dinja tagħna tiddependi dejjem aktar fuq tagħmir intensiv tal-enerġija-, l-unitajiet tal-provvista tal-enerġija għandhom iżommu l-pass mal-istandards tal-effiċjenza u l-affidabbiltà. Il-provvista ta' enerġija ta' 1.6kW T-Tip Tlieta-Level Power Factor Correction (PFC), iddisinjata minn Toshiba Electronic Devices & Storage Corporation, tirrappreżenta qabża 'l quddiem fil-ġestjoni tal-enerġija, li tagħti produzzjoni ta' enerġija effiċjenti, għolja- għal diversi sistemi elettroniċi.

1.Fhim tal-Korezzjoni tal-Fattur tal-Enerġija (PFC)

Fil-qalba ta 'ħafna provvisti ta' enerġija moderni, PFC itejjeb l-effiċjenza tal-konsum tal-enerġija, u jiżgura li l-apparati jirċievu enerġija stabbli u nadifa. Il-konfigurazzjoni ta' tliet-Tip "T-Tip" hija topoloġija unika li timminimizza t-telf ta' enerġija u ttejjeb l-effiċjenza, speċjalment f'applikazzjonijiet ta'-qawwa għolja.

2.Key Speċifikazzjonijiet tal-Provvista ta 'Enerġija

Frekwenza tal-Input: Jaċċetta 47-53 Hz jew 57-63 Hz, kompatibbli ma 'grids standard globali ta' 50/60 Hz.

Vultaġġ tal-Output: L-unità hija stmata għal output DC ta '380 V, li tissodisfa t-talbiet għoljin ta' tagħmir industrijali jew taċ-ċentru tad-dejta.

Qawwa Rated: Il-qawwa nominali hija sa 1.6 kW f'vultaġġi ta 'input għolja, filwaqt li l-output jista' jiġi aġġustat dinamikament f'vultaġġi ta 'input aktar baxxi.

Frekwenza tal-Qlib: Topera bi frekwenza għolja ta '100 kHz, għażla li tnaqqas id-daqs tal-komponent, li tippermetti disinn aktar kompatt u effiċjenti.

Prinċipju ta 'Ħidma: Il-Proċess ta' Konverżjoni tal-Enerġija

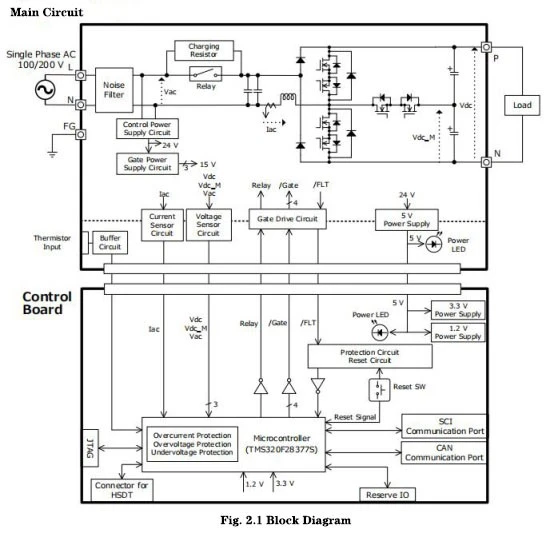

Il-provvista tal-enerġija hija aktar minn sempliċi "triq f'direzzjoni waħda" għall-elettriku. Minflok, jinvolvi komponenti interni multipli u proċessi li jaħdmu flimkien biex jikkonvertu u jirregolaw l-enerġija. Hawnhekk hawn ħarsa ġenerali lejn il-komponenti ewlenin:

Filtru tal-Istorbju: Fl-input AC, filtru tal-istorbju twitti s-sinjal tad-dħul, u jiżgura sors ta 'enerġija stabbli għaċ-ċirkwiti interni.

Ċirkwit Drive Drive u Mekkaniżmi ta 'Protezzjoni: Dawn jikkontrollaw il-fluss tal-enerġija u jissalvagwardjaw is-sistema minn kundizzjonijiet ta' kurrent żejjed, vultaġġ żejjed u vultaġġ baxx.

Bord ta 'Kontroll u Mikrokontrollur: Dan il-bord, mgħammar b'sensors, jimmonitorja l-proċess kollu u jagħmel aġġustamenti bbażati fuq ir-rekwiżiti tal-input u t-tagħbija li jinbidlu.

3.Layout Estern u Intern

Minn perspettiva ta 'inġinerija, it-tqassim ta' provvista ta 'enerġija impatt sinifikanti fuq l-effiċjenza u l-faċilità ta' użu tagħha. Din il-provvista tat-T-Tip hija maqsuma f'bord prinċipali u bord ta' kontroll:

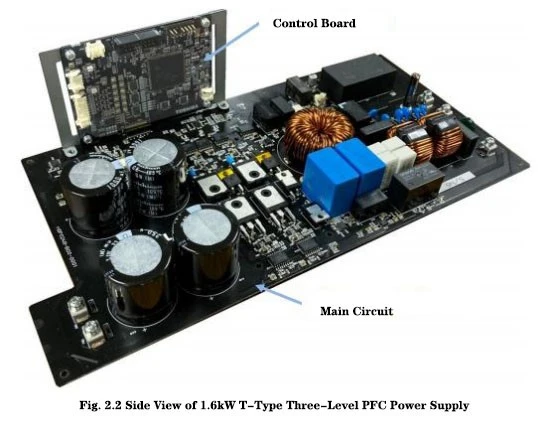

Layout Estern: Kif jidher mill-vista tal-ġenb (Fig. 2.2), din il-provvista tal-enerġija hija kompatta, -organizzata tajjeb, u faċli biex tinstalla.

4.Layout tal-PCB

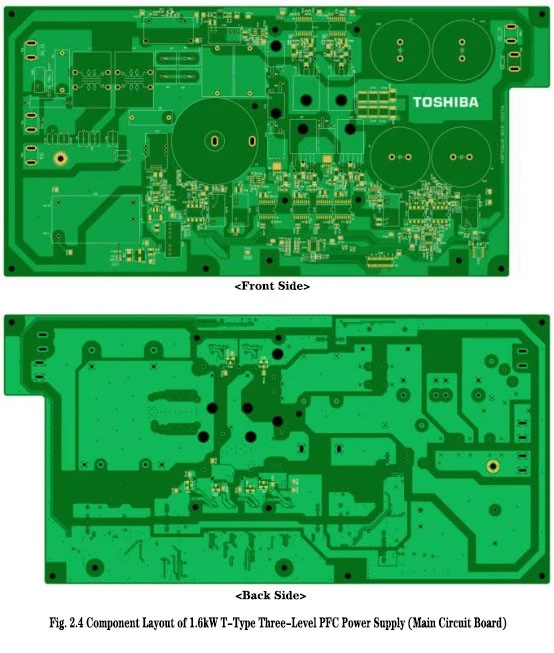

It-tqassim intern (Fig . 2.4) juri t-tqegħid dens tal-komponenti, li jimmassimizza l-użu tal-ispazju filwaqt li jimminimizza t-telf tal-enerġija.

5.Sigurtà u Operazzjoni

L-użu ta'-provvisti ta' enerġija għolja jeħtieġ prekawzjonijiet ta' sikurezza stretti. Dan id-disinn jinkludi protezzjonijiet kontra xokk elettriku, ħruq, u r-riskju ta 'ċarġ residwu:

Istartjar u Tfigħ: Qabel ma tixgħel jew titfi l-enerġija, kun żgur li l-konnessjonijiet kollha jkunu f'żero volt biex itaffu r-riskji elettriċi.

Prevenzjoni ta' Xokk Elettriku: Evita li tmiss il-bordijiet waqt it-tħaddim, peress li l-iċċarġjar residwu jista' jkun perikoluż anke wara li titfi l-enerġija-.

6.Effiċjenza tal-Provvista tal-Enerġija u Impatt Ambjentali

Waħda mill-karatteristiċi li jispikkaw din il-provvista tal-enerġija hija l-effiċjenza tagħha. L-effiċjenza hija kruċjali mhux biss għall-ispejjeż operattivi iżda wkoll biex jitnaqqas l-impatt ambjentali. F'input ta '230V u tagħbija ta' 1.6kW, din il-provvista ta 'enerġija tikseb effiċjenza sa 97.3%.

Dan il-livell ta 'effiċjenza jnaqqas il-ħela tal-enerġija u jiżgura li aktar enerġija tilħaq l-apparati konnessi. Maż-żmien, dan jista’ jissarraf f’iffrankar sinifikanti tal-enerġija u f’impronta ambjentali aktar baxxa.

Il-provvista ta' enerġija PFC tat-Tip T-1.6kW tinkorpora l-approċċ ta' Toshiba għal soluzzjonijiet ta' enerġija effiċjenti. Billi tgħaqqad il-PFC ma' arkitettura tat-Tip T-, din il-provvista tal-enerġija hija ddisinjata għal applikazzjonijiet esiġenti, li toffri affidabilità, adattabilità, u benefiċċji ambjentali.
