Toshiba Smart Gate Driver Couplers TLP5214A/TLP5214/TLP5212/TLP5222 Gwida tal-Applikazzjoni

Toshiba'sSerje ta' coupler Smart Gate Driver (SGD).-TLP5214A, TLP5214, TLP5212, u TLP5222-huwa ddisinjat speċifikament biex jissodisfa dawn ir-rekwiżiti. Dawn il-couplers mhux biss jinkludu sejbien ta 'VCE(sat), ikklampjar Miller, u funzjonijiet ta' output FAULT iżda wkoll jutilizzaw pakkett SO16L ta '16-il pin biex jakkomodaw bżonnijiet multi-funzjonali. Jipprovdu protezzjoni komprensiva għal Transisters Bipolari Insulated Gate (IGBTs) f'inverters, u jissalvagwardjawhom minn ħsara fuq kurrent żejjed.

Bħala kumpanija ffukata fuq komponenti elettroniċi ta'-prestazzjoni għolja, il-portafoll tal-prodotti ewlenin tagħna jinkludi photocouplers, iżolaturi abilità diġitali, relays ta' stat solidu-, iżolaturi tal-interface, u iżolaturi tas-sewwieq. Dawn il-prodotti għandhom rwoli vitali fil-bdil tas-sinjali, it-trażmissjoni tas-sinjali b'-veloċità għolja, l-iżolament tas-sewqan, l-iskoperta tal-amplifikazzjoni, u l-iżolament tas-sigurtà ta '-vultaġġ għoli. Huma juru prestazzjoni u affidabilità eċċezzjonali f'applikazzjonijiet bħall-awtomazzjoni industrijali, tagħmir fotovoltajku, u Sistemi ta 'Ġestjoni tal-Batterija (BMS).

1. Karatteristiċi u Funzjonijiet tal-Prodott
Is-serje ta' coupler TLP5214A/TLP5214/TLP5212/TLP5222 tutilizza teknoloġija ta' sewwieq ta' gate intelliġenti biex tagħti protezzjoni komprensiva għal IGBTs f'applikazzjonijiet ta' inverter. Il-funzjoni ta' protezzjoni tal-kurrent żejjed tagħhom tissorvelja kontinwament il-vultaġġ tas-sors ta' drain-source (VDS) jew il-vultaġġ tal-emittent tal-kollettur- tal-apparat tal-enerġija (VCE). Malli tiskopri żieda fil-VDS jew VCE minħabba kurrent żejjed, tesegwixxi għeluq artab, u b'hekk tipproteġi l-apparat tal-enerġija mill-ħsara.

Il-mudell TLP5222 huwa partikolarment notevoli għall-funzjoni ta' rkupru awtomatiku mibnija-wara avveniment ta' protezzjoni. Jista 'jissettja mill-ġdid il-photocoupler għal tħaddim normali fi żmien 25.5 µs (tipiku) wara grillu ta' protezzjoni, li jissimplifika b'mod sinifikanti s-setup tas-sekwenza fil-kontrollur. Barra minn hekk, dawn il-couplers jintegraw feedback iżolat tal-istat tal-ħsara, jibgħat sinjal ta 'ħsara lill-kontrollur mal-iskoperta ta' kurrent żejjed, li jtejjeb il-veloċità u l-affidabbiltà tar-rispons tas-sistema.

Il-pakkett SO16L użat mit-TLP5222 jiżgura distanza creepage u distakk elettriku ta '8mm (minimu), li jagħmilha adattata għal tagħmir li jeħtieġ prestazzjoni għolja ta' insulazzjoni. Barra minn hekk, il-firxa tat-temperatura operattiva ratata tagħha ta '-40 grad sa 110 grad tippermettilha tadatta għal diversi applikazzjonijiet f'ambjenti ta' temperatura ħarxa, bħal sistemi ta 'ġenerazzjoni ta' enerġija fotovoltajka u Provvisti ta 'Enerġija Uninterruptible (UPS).

2. Protezzjoni ta 'kurrent żejjed

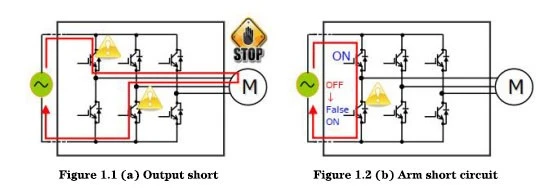

Il-protezzjoni tal-kurrent żejjed hija mekkaniżmu kritiku fit-tagħmir tal-elettronika tal-enerġija, iddisinjat biex jiskopri fluss tal-kurrent anormali u jipprevjeni ħsara fiċ-ċirkwit. Kawżi ta 'kurrent żejjed jistgħu jinkludu short circuits tal-ħruġ u short circuits tad-driegħ. Is-serje ta ' coupler TLP5214A / TLP5214 / TLP5212 / TLP5222 tipprovdi protezzjoni ta 'kurrent żejjed, primarjament permezz ta' monitoraġġ VCE(sat), li tiżgura tħaddim sikur taċ-ċirkwit. Dan huwa illustrat fil-Figura 1.1(a) u l-Figura 1.1(b).

3. Deskrizzjoni Funzjonali ta 'SGD Couplers
Il-coupler SGD jimmonitorja l-vultaġġ tal--emittent tal-kollettur tal-IGBT (VCE). Taħt kundizzjonijiet ta 'kurrent żejjed, topera permezz ta' sekwenza ta 'protezzjoni ta' żewġ-stadji: l-ewwel, itfi bil-mod il-VOUT biex tevita ħsara IGBT minn kurrent żejjed; imbagħad, jittrasmetti sinjal ta 'ħsara lill-kontrollur. Dan il-mekkaniżmu ta 'protezzjoni joffri żewġ metodi ta' reset, grillu LED u reset awtomatiku, li jipprovdi lill-utenti b'għażliet ta 'tħaddim flessibbli.

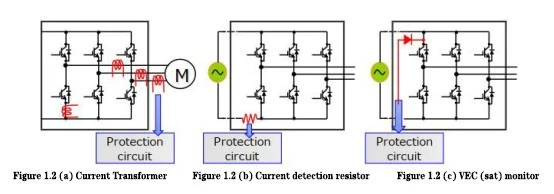

Waqt it-tħaddim normali, it-tidwir tas-sinjal LED jintfew u jinxtegħlu jaffettwa l-istat tal-pin DESAT u l-output FAULT. Barra minn hekk, il-coupler SGD jinkorpora funzjoni ta' clamp Miller attiva mibnija-konnessa bejn il-bieb u l-emittent tal-IGBT. Dan jikklampja l-bieb mingħajr ma jeħtieġ komponenti esterni, u jgħin biex jipprevjeni ċirkwiti qosra f'apparati ta 'enerġija għolja-tal-ġenb u baxxi-tal-ġenb, jissimplifika d-disinn, u jnaqqas il-ħtieġa għal ċirkwiti esterni. Din l-operazzjoni hija murija fil-Figura 1.2(a), il-Figura 1.2(b), u l-Figura 1.2(c).

4. Applikazzjonijiet
Is-serje ta ' coupler TLP5214A / TLP5214 / TLP5212 / TLP5222 hija adattata għal diversi applikazzjonijiet li jeħtieġu invertituri, inklużi invertituri industrijali, invertituri fotovoltajċi, Provvisti ta 'Enerġija Uninterruptible (UPS), u Sistemi ta' Ġestjoni tal-Batterija (BMS). Il-prestazzjoni għolja u l-versatilità ta 'dawn l-akkoppjar jagħmluhom komponenti indispensabbli f'dawn l-applikazzjonijiet.

Il-photocouplers u l-iżolaturi diġitali tagħna, partikolarment l-iżolaturi tas-sewwieqa, għandhom valur sinifikanti f'dawn l-oqsma. Huma mhux biss jipprovdu trażmissjoni effiċjenti tas-sinjal u iżolament tas-sikurezza iżda wkoll jappoġġjaw l-ottimizzazzjoni tad-disinn tal-applikazzjoni, u jnaqqsu l-ispiża u l-kumplessità ġenerali tas-sistema. Barra minn hekk, l-affidabbiltà għolja tar-relays ta' stat solidu-tagħna tagħmilhom partikolarment pendenti f'xenarji ta'-vultaġġ għoli, bħal tagħmir tal-grilja tal-enerġija u stazzjonijiet bażi tal-komunikazzjoni.
