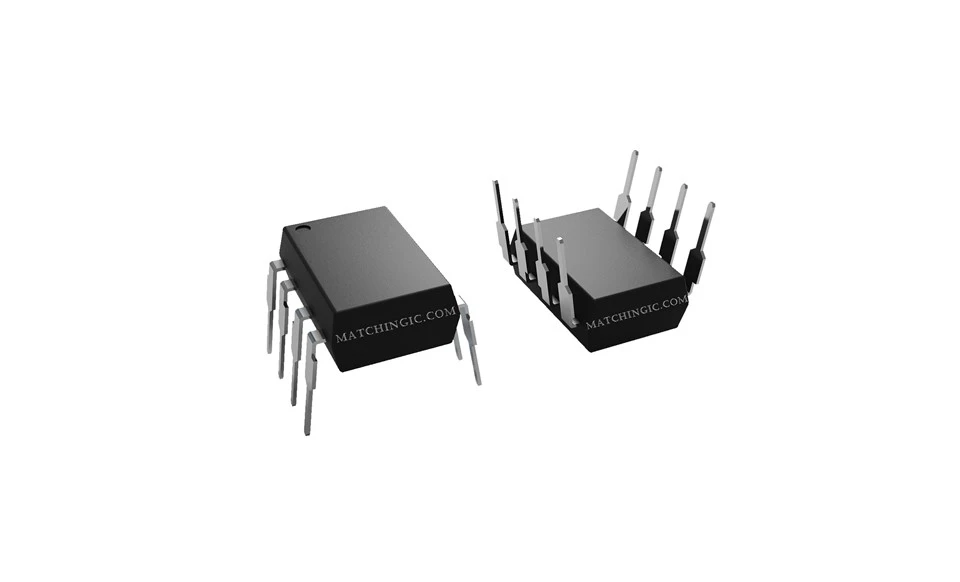

FOD3181

Il-FOD3181 stands bħala sewwieq ta 'gate optocoupler affidabbli u ta' prestazzjoni għolja b'sett komprensiv ta 'karatteristiċi. Mill-firxa wiesgħa tat-temperatura operattiva tagħha għall-kapaċitajiet ta 'iżolament u ċ-ċertifikazzjonijiet impressjonanti tagħha, il-FOD3181 huwa adattat tajjeb għal firxa diversa ta' applikazzjonijiet, li jagħmilha komponent ta 'valur fid-disinni elettroniċi moderni.

Ibgħat l-inkjesta

Deskrizzjoni

Parametri tekniċi

Is-sewwieq tal-bieb optocoupler FOD3181 huwa komponent versatili u affidabbli b'firxa wiesgħa ta 'temperatura operattiva ta' -20 grad sa +85 grad, li jiżgura prestazzjoni konsistenti f'ambjenti diversi. Jikkonsenja l-ogħla kurrent tal-ħruġ minimu ta' 0.5A u juri rispons b'veloċità għolja b'dewmien massimu ta' propagazzjoni ta' 500ns. L-apparat jopera f'medda flessibbli ta' VCC ta' 10V sa 20V u jipprovdi kapaċitajiet ta' iżolament robusti, inkluż 5000Vrms, 1-rata ta' iżolament minuta, u distanzi minimi ta' creepage u clearance ta' 7.0mm. Ċertifikat minn C-UL, UL, u VDE*, il-FOD3181 jissodisfa l-istandards tas-sikurezza tal-industrija. Ir-rifjut tal-mod komuni eċċezzjonali (CMR) tiegħu ta '10kV/μs f'VCM=1,500V isaħħaħ l-immunità tal-istorbju, filwaqt li l-RDS(ON) baxx ta' 1.5Ω (tip.) jimminimizza d-dissipazzjoni tal-enerġija, u jagħmilha għażla ideali għall-applikazzjonijiet eżiġenti preċiżjoni, affidabilità, u effiċjenza fl-enerġija.

product-1185-747

Prodotti Relatati:

Mfr Parti	FOD3181	FOD3181S	FOD3181SD	FOD3181SDV	FOD3181SV	FOD3181T	FOD3181T	FOD3181V
Deskrizzjoni	OPTOISO IGBT MOSFET SEWWIEQ	OPTOISO IGBT MOSFET SEWWIEQ	OPTOISO IGBT MOSFET SEWWIEQ	OPTOISO IGBT MOSFET DRIVER	OPTOISO IGBT MOSFET SEWWIEQ	OPTOISO IGBT MOSFET SEWWIEQ	OPTOISO IGBT MOSFET SEWWIEQ	OPTOISO IGBT MOSFET SEWWIEQ
Stokk	50000	50000	50000	50000	50000	50000	50000	50000
Status tal-Prodott	Attiva	Attiva	Attiva	Attiva	Attiva	Attiva	Attiva	Attiva
Teknoloġija	Akkoppjar Ottiku	Akkoppjar Ottiku	Akkoppjar Ottiku	Akkoppjar Ottiku	Akkoppjar Ottiku	Akkoppjar Ottiku	Akkoppjar Ottiku	Akkoppjar Ottiku
Numru ta 'Kanali	1	1	1	1	1	1	1	1
Vultaġġ - Iżolament	5000Vrms	5000Vrms	5000Vrms	5000Vrms	5000Vrms	5000Vrms	5000Vrms	5000Vrms
Modalità Komuni Immunità Transitorja (Min)	10kV/us	10kV/us	10kV/us	10kV/us	10kV/us	10kV/us	10kV/us	10kV/us
Dewmien ta' Propagazzjoni tpLH / tpHL (Mass)	500ns, 500ns	500ns, 500ns	500ns, 500ns	500ns, 500ns	500ns, 500ns	500ns, 500ns	500ns, 500ns	500ns, 500ns
Distorsjoni fil-wisa' tal-polz (Mass)	300ns	300ns	300ns	300ns	300ns	300ns	300ns	300ns
Kurrent - Output Għoli, Baxx	500mA, 500mA	500mA, 500mA	500mA, 500mA	500mA, 500mA	500mA, 500mA	500mA, 500mA	500mA, 500mA	500mA, 500mA
Kurrent - Ogħla Output	500mA	500mA	500mA	500mA	500mA	500mA	500mA	500mA
Vultaġġ - 'il quddiem (Vf) (Tip)	1.4V	1.4V	1.4V	1.4V	1.4V	1.4V	1.4V	1.4V
Kurrent - DC 'l quddiem (Jekk) (Mass)	25mA	25mA	25mA	25mA	25mA	25mA	25mA	25mA
Vultaġġ - Provvista Output	10V ~ 20V	9V ~ 20V	9V ~ 20V	9V ~ 20V	9V ~ 20V	10V ~ 20V	10V ~ 20V	10V ~ 20V
Temperatura operattiva	-40-C ~ 100-C	-40-C ~ 100-C	-40-C ~ 100-C	-40-C ~ 100-C	-40-C ~ 100-C	-40-C ~ 100-C	-40-C ~ 100-C	-40-C ~ 100-C
Pakkett / Kawża	DIP8 (7.62mm)	SMD8 (7.62mm)	SMD8 (7.62mm)	SMD8 (7.62mm)	SMD8 (7.62mm)	DIP8 (7.62x10.16)	DIP8 (7.62x10.16)	DIP8 (7.62mm)
Pakkett	Tubu	Tejp u Rukkell (TR)	Tejp u Rukkell (TR)	Tejp u Rukkell (TR)	Tejp u Rukkell (TR)	Tubu	Tubu	Tubu

Applikazzjonijiet:

• Panel tal-Wiri tal-Plażma

• Konvertitur DC/DC ta 'prestazzjoni għolja

•Provvista ta 'enerġija tal-modalità ta' swiċċ ta 'prestazzjoni għolja

• Provvista ta 'enerġija mingħajr interruzzjoni ta' prestazzjoni għolja

• Qawwa iżolata MOSFET gate drive

Deskrizzjoni:

Il-FOD3181 huwa 0.5A Kurrent tal-Ħruġ, Optocoupler MOSFET Gate Drive b'Veloċità Għolja. Tikkonsisti f'arsenide tal-aluminju tal-gallju (AlGaAs) dajowd li jarmi d-dawl akkoppjat ottikament ma 'ċirkwit integrat CMOS bi stadju tal-enerġija. L-istadju tal-qawwa jikkonsisti minn pullup PMOS u transistor tal-qawwa pull-down NMOS. Huwa idealment adattat għal sewqan ta 'frekwenza għolja ta' MOSFETs użati fil-Plażma Display Panels (PDPs), applikazzjonijiet ta 'invertor tal-kontroll tal-mutur, u konvertituri DC/DC ta' prestazzjoni għolja. L-apparat huwa ppakkjat f'kaxxa ta' 8-pin dual in-line kompatibbli ma' proċessi ta' reflow ta' 260 grad għal konformità tal-istann mingħajr ċomb.
