HCNW3120-500E

Jopera b'mod affidabbli f'firxa ta 'temperatura industrijali ta' –40 grad sa 100 grad, l-HCNW3120-500E huwa għażla affidabbli u effiċjenti għal applikazzjonijiet diversi fl-industrija elettronika.

Ibgħat l-inkjesta

Deskrizzjoni

Parametri tekniċi

Is-sewwieq tal-bieb tal-optocoupler HCNW{{0}}E joħroġ bħala soluzzjoni avvanzata, ikkaratterizzata minn kurrent massimu robust tal-ħruġ ta' 2.5 A u kurrent massimu tal-ħruġ minimu ta' 2.0 A. B'Rifjut tal-Modalità Komuni (CMR) minimu impressjonanti ta' 25 kV/μs f'VCM=1500 V, dan l-apparat jiżgura immunità għolja għall-istorbju. Il-vultaġġ massimu tal-ħruġ ta 'livell baxx (VOL) tiegħu ta' 0.5 V jelimina l-ħtieġa għal drive negattiv tal-gate, li jissimplifika d-disinn tas-sistema. Jopera b'kurrent massimu ta 'provvista (ICC) ta' 5 mA, jibbilanċja l-prestazzjoni u l-effiċjenza tal-enerġija. L-inklużjoni ta 'protezzjoni Under Voltage Lock-Out (UVLO), firxa wiesgħa ta' vultaġġ operattiv ta '15 sa 30 Volts, u veloċità massima ta' swiċċjar rapida ta '500 ns tkompli ttejjeb il-versatilità tagħha.

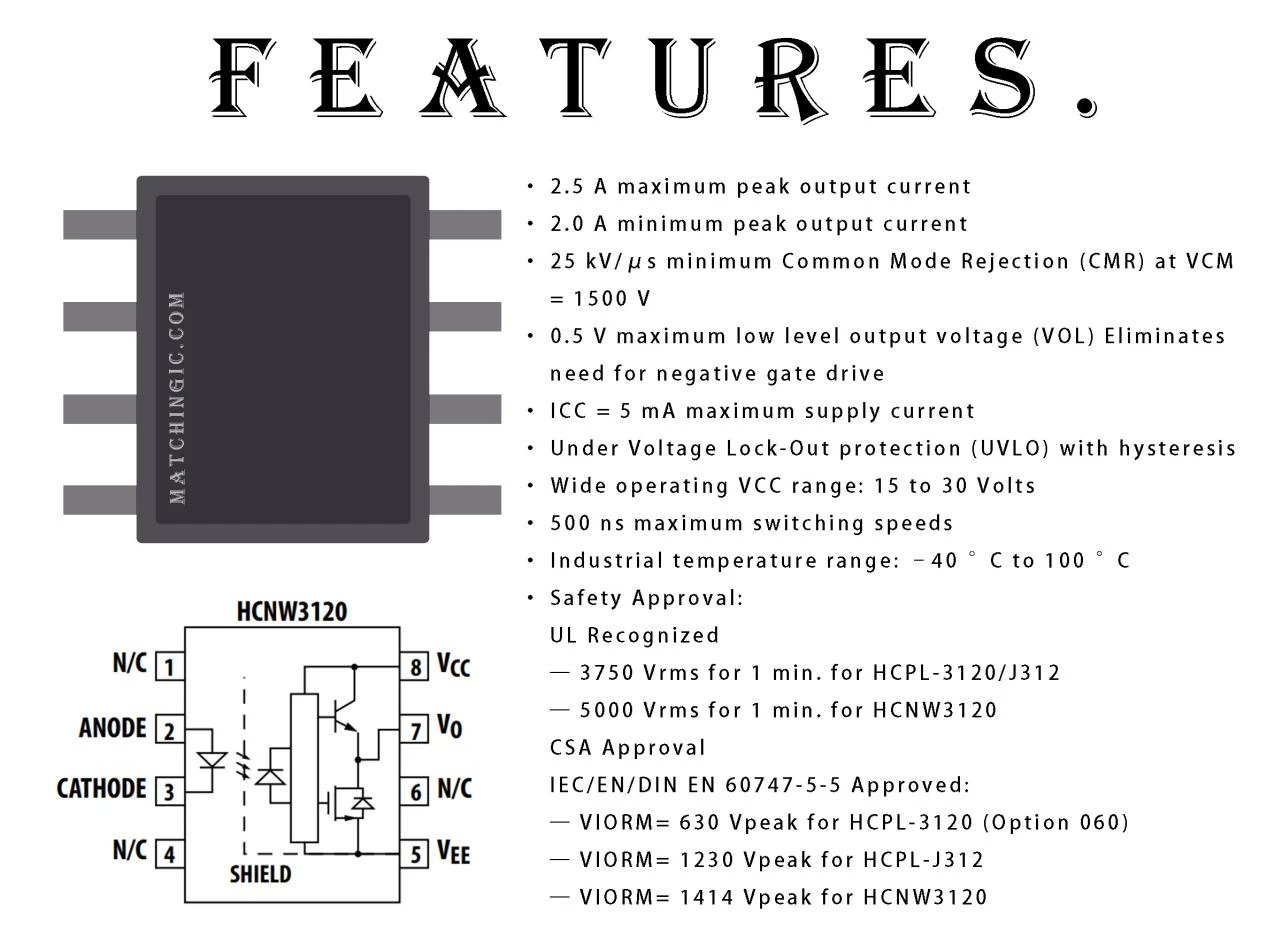

product-1267-944

Prodotti Relatati:

Mfr Parti	HCNW3120-000E	HCNW3120-050E	HCNW3120-300E	HCNW3120-350E	HCNW3120-500E	HCNW3120-550E
Deskrizzjoni	OPTOISO IGBT MOSFET SEWWIEQ	OPTOISO IGBT MOSFET SEWWIEQ	OPTOISO IGBT MOSFET SEWWIEQ	OPTOISO IGBT MOSFET SEWWIEQ	OPTOISO IGBT MOSFET SEWWIEQ	OPTOISO IGBT MOSFET SEWWIEQ
Stokk	50000	50000	50000	50000	50000	50000
Status tal-Prodott	Attiva	Attiva	Attiva	Attiva	Attiva	Attiva
Teknoloġija	Akkoppjar Ottiku	Akkoppjar Ottiku	Akkoppjar Ottiku	Akkoppjar Ottiku	Akkoppjar Ottiku	Akkoppjar Ottiku
Numru ta 'Kanali	1	1	1	1	1	1
Vultaġġ - Iżolament	5000Vrms	5000Vrms	5000Vrms	5000Vrms	5000Vrms	5000Vrms
Modalità Komuni Immunità Transitorja (Min)	25kV/us	25kV/us	25kV/us	25kV/us	25kV/us	25kV/us
Dewmien ta' Propagazzjoni tpLH / tpHL (Mass)	500ns, 500ns	500ns, 500ns	500ns, 500ns	500ns, 500ns	500ns, 500ns	500ns, 500ns
Distorsjoni fil-wisa' tal-polz (Mass)	300ns	300ns	300ns	300ns	300ns	300ns
Kurrent - Output Għoli, Baxx	2A, 2A	2A, 2A	2A, 2A	2A, 2A	2A, 2A	2A, 2A
Kurrent - Ogħla Output	2A	2A	2A	2A	2A	2A
Vultaġġ - 'il quddiem (Vf) (Tip)	1.6V	1.6V	1.6V	1.6V	1.6V	1.6V
Kurrent - DC 'l quddiem (Jekk) (Mass)	25 mA	25 mA	25 mA	25 mA	25 mA	25 mA
Vultaġġ - Provvista Output	15 V ~ 30 V	15 V ~ 30 V	15 V ~ 30 V	15 V ~ 30 V	15 V ~ 30 V	15 V ~ 30 V
Temperatura operattiva	-40-C ~ 100-C	-40-C ~ 100-C	-40-C ~ 100-C	-40-C ~ 100-C	-40-C ~ 100-C	-40-C ~ 100-C
Pakkett / Kawża	DIP8(9.0mm)	DIP8(9.0mm)	SMD8(9.0mm)	SMD8(9.0mm)	SMD8(9.0mm)	SMD8(9.0mm)
Pakkett	Tubu	Tubu	Tejp u Rukkell (TR)	Tejp u Rukkell (TR)	Tejp u Rukkell (TR)	Tejp u Rukkell (TR)

Applikazzjonijiet:

•IGBT/MOSFET gate drive

•AC/Brushless DC drives bil-mutur

•Invertituri industrijali

•Switch mode power supplys

Deskrizzjoni:

L-HCPL-3120 fih LED GaAsP filwaqt li l-HCPL-J312 u l-HCNW3120 fihom LED AlGaAs. L-LED huwa akkoppjat ottikament ma 'ċirkwit integrat bi stadju tal-ħruġ tal-enerġija. Dawn l-optocouplers huma idealment adattati għal IGBTs u MOSFETs tal-qawwa tas-sewqan użati fl-applikazzjonijiet tal-inverter tal-kontroll tal-mutur. Il-firxa għolja ta 'vultaġġ operattiv ta' l-istadju tal-ħruġ tipprovdi l-vultaġġi tas-sewqan meħtieġa minn apparati kkontrollati tal-bieb. Il-vultaġġ u l-kurrent fornuti minn dawn l-optocouplers jagħmluhom idealment adattati għas-sewqan dirett ta' IGBTs b'klassifikazzjonijiet sa 1200 V/100 A. Għal IGBTs bi klassifikazzjonijiet ogħla, is-serje HCPL-3120 tista' tintuża biex issuq stadju ta' enerġija diskreta li isuq il-bieb IGBT. L-HCNW3120 għandu l-ogħla vultaġġ ta 'insulazzjoni ta' VIORM=1414Vpeak fl-IEC/EN/DIN EN 60747-5-5. L-HCPL-J312 għandu vultaġġ ta' insulazzjoni ta' VIORM=1230Vpeak u l-VIORM=630Vpeak huwa wkoll disponibbli mal-HCPL-3120 (Għażla 060).

ATTENZJONI

Huwa rakkomandat li jittieħdu prekawzjonijiet statiċi normali fl-immaniġġjar u l-assemblaġġ ta 'dan il-komponent biex tiġi evitata ħsara u/jew degradazzjoni li jistgħu jiġu indotti mill-ESD.
