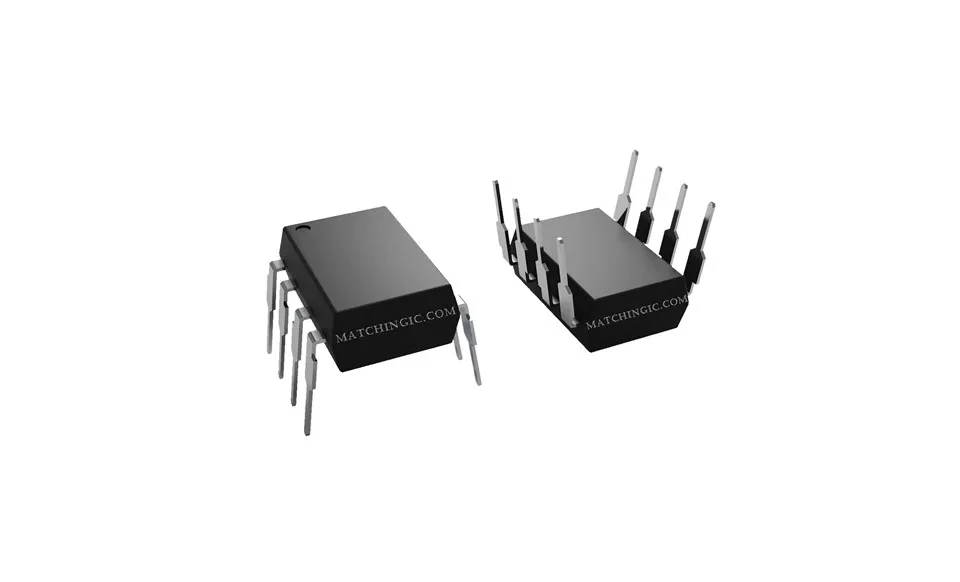

TLP250H(D4,F)

B'immunità transitorja b'mod komuni robusta ta '±40 kV/µs (minimu), it-TLP250H(D4,F) jipprovdi protezzjoni effettiva kontra ħsejjes esterni u disturbi.

Ibgħat l-inkjesta

Deskrizzjoni

Parametri tekniċi

Is-sewwieq tal-bieb tal-optocoupler TLP250H(D4,F) huwa komponent versatili u ta 'prestazzjoni għolja b'karatteristiċi ewlenin li jagħmluha adattata għal firxa wiesgħa ta' applikazzjonijiet. B'konfigurazzjoni ta 'output ta' totem pole, jipprovdi amplifikazzjoni robusta tas-sinjal, filwaqt li l-ogħla kurrent impressjonanti ta 'l-output ta' ±2.5 A jiżgura sewqan effiċjenti ta 'apparati ta' enerġija. Jopera b'mod affidabbli f'temperaturi li jvarjaw minn -40 sa 125 grad, it-TLP250H(D4,F) joffri stabbiltà f'ambjenti diversi. Il-kurrent ta 'provvista baxxa tiegħu ta' 3 mA (max) jikkontribwixxi għall-effiċjenza enerġetika, u l-flessibbiltà ta 'firxa ta' vultaġġ ta 'provvista ta' 10 sa 30 V ittejjeb il-kompatibilità ma 'sistemi elettroniċi differenti. B'ħin ta 'dewmien ta' propagazzjoni ta 'malajr ta' 500 ns (mass) u immunità temporanja qawwija ta 'modalità komuni (± 40 kV/µs min), jiżgura ħin preċiż tas-sinjal u protezzjoni effettiva tal-istorbju. Barra minn hekk, il-vultaġġ għoli ta 'iżolament ta' 3750 Vrms (min) itejjeb is-sigurtà u l-affidabbiltà ġenerali tas-sistema. Fil-qosor, it-TLP250H(D4,F) jeċċella fil-forniment ta 'soluzzjonijiet effiċjenti u affidabbli tas-sewqan tal-bieb għal applikazzjonijiet li jvarjaw minn awtomazzjoni industrijali għall-elettronika tal-enerġija.

product-1185-801

Prodotti Relatati:

Mfr Parti

TLP250H(D4,F)

TLP250H(D4-LF1,F)

TLP250H(D4-LF5,F)

TLP250H(D4-TP1,F)

TLP250H(F)

TLP250H(TP1,F)

TLP250H(TP5,F)

TLP250HF(D4-LF4,F)

TLP250HF(F)

TLP250HF(LF4,F)

TLP250HF(TP1,F)

TLP250HF(TP4,F)

TLP250LF1F

Deskrizzjoni

OPTOISO IGBT MOSFET SEWWIEQ

Stokk

50000

Status tal-Prodott

Attiva

Teknoloġija

Akkoppjar Ottiku

Numru ta 'Kanali

Vultaġġ - Iżolament

3750Vrms

2500Vrms

Modalità Komuni Immunità Transitorja (Min)

40kV/μs

5kV/us

Dewmien ta' Propagazzjoni tpLH / tpHL (Mass)

500ns, 500ns

Distorsjoni fil-wisa' tal-polz (Mass)

350ns

Kurrent - Output Għoli, Baxx

2.5 A

500mA, 500mA

Kurrent - Ogħla Output

2.5 A

500mA

Vultaġġ - 'il quddiem (Vf) (Tip)

1.57V

1.6V

Kurrent - DC 'l quddiem (Jekk) (Mass)

20 mA

Vultaġġ - Provvista Output

10V ~ 30V

15V ~ 30V

Temperatura operattiva

-40 grad ~ 125 grad

-20-C ~ 85-C

Pakkett / Kawża

DIP8 (7.62x10.16)

SMD8 (7.62mm)

DIP8 (7.62x10.16)

SMD8 (7.62mm)

SMD8 (7.62x10.16)

DIP8 (7.62x10.16)

SMD8 (7.62x10.16)

SMD8 (7.62mm)

SMD8 (7.62x10.16)

SMD8 (7.62mm)

Pakkett

Tubu

Tejp u Rukkell (TR)

Tubu

Tejp u Rukkell (TR)

Tubu

Tejp u Rukkell (TR)

Applikazzjonijiet:

• Invertituri Industrijali

• Invertituri tal-Kundizzjonatur tal-Ajru

• IGBT Gate Drivers

• MOSFET Gate Drivers

• Induction Cooktop u Home Appliances

Ġenerali:

It-TLP250H huwa photocoupler f'pakkett DIP8 li jikkonsisti f'dijodu li jarmi d-dawl infra-aħmar (LED) GaA ℓAs akkoppjat ottikament ma 'ċippa IC fotodetector integrata ta' qligħ għoli u ta 'veloċità għolja. Jipprovdi prestazzjoni u speċifikazzjonijiet garantiti f'temperaturi sa 125 . It-TLP250H għandu tarka interna ta' Faraday li tipprovdi immunità transitorja ta' Modalità Komuni garantita ta' ±40 kV/ µs. Għandu output totem-pole li jista 'kemm jegħreq kif ukoll sors ta' kurrent. It-TLP250H huwa ideali għal IGBT u power MOSFET gate drive.
