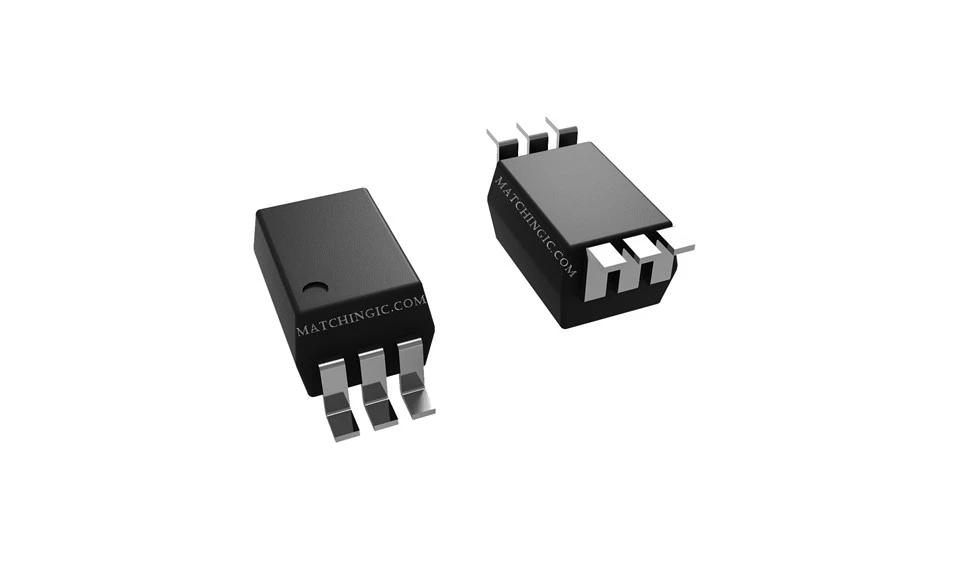

TLP2768A(TP,E(T OPTOIZOLATUR SO6

Ħruġ Loġiku Optoiżolatur 20MBd Kollettur Miftuħ 5000Vrms 1 Kanal 20kV/µs CMTI 6-SO

Ibgħat l-inkjesta

Deskrizzjoni

Parametri tekniċi

Prodotti Relatati:

Mfr Part	TLP2768A	TLP2768A(D4,E	TLP2768A(D4-TP,E	TLP2768A(E	TLP2768A(TP,E	TLP2768A(TP,E(T
Stokk	40000	40000	40000	40000	40000	40000
Status tal-Prodott	Attiva	Attiva	Attiva	Attiva	Attiva	Attiva
Numru ta 'Kanali	1	1	1	1	1	1
Vultaġġ - Iżolament	5000Vrms	5000Vrms	5000Vrms	5000Vrms	5000Vrms	5000Vrms
Modalità Komuni Immunità Transitorja (Min)	20kV/μs	20kV/μs	20kV/μs	20kV/μs	20kV/μs	20kV/μs
Tip ta' Input	DC	DC	DC	DC	DC	DC
Tip ta' Output	Kollettur Miftuħ, Schottky	Kollettur Miftuħ, Schottky	Kollettur Miftuħ, Schottky	Kollettur Miftuħ, Schottky	Kollettur Miftuħ, Schottky	Kollettur Miftuħ, Schottky
Kurrent - Output / Kanal	25 mA	25 mA	25 mA	25 mA	25 mA	25 mA
Rata tad-Data	20MBd	20MBd	20MBd	20MBd	20MBd	20MBd
Dewmien ta' Propagazzjoni tpLH / tpHL (Mass)	60ns, 60ns	60ns, 60ns	60ns, 60ns	60ns, 60ns	60ns, 60ns	60ns, 60ns
Vultaġġ - 'il quddiem (Vf) (Tip)	1.55V	1.55V	1.55V	1.55V	1.55V	1.55V
Kurrent - DC 'l quddiem (Jekk) (Mass)	25mA	25mA	25mA	25mA	25mA	25mA
Vultaġġ - Provvista	2.7V ~ 5.5V	2.7V ~ 5.5V	2.7V ~ 5.5V	2.7V ~ 5.5V	2.7V ~ 5.5V	2.7V ~ 5.5V
Temperatura operattiva	-40 grad ~ 125 grad	-40 grad ~ 125 grad	-40 grad ~ 125 grad	-40 grad ~ 125 grad	-40 grad ~ 125 grad	-40 grad ~ 125 grad
Pakkett / Kawża	SDIP6 (6.8x1.27)	SDIP6 (6.8x1.27)	SDIP6 (6.8x1.27)	SDIP6 (6.8x1.27)	SDIP6 (6.8x1.27)	SDIP6 (6.8x1.27)
Pakkett	Tejp u Rukkell (TR)	Tejp u Rukkell (TR)	Tejp u Rukkell (TR)	Tejp u Rukkell (TR)	Tejp u Rukkell (TR)	Tejp u Rukkell (TR)

Applikazzjonis:

• Netwerking tal-Fabbrika

• Interfacing Diġitali b'Veloċità Għolja għall-Apparat ta' Strumentazzjoni u Kontroll

• Bordijiet tal-Interface I/O

Deskrizzjoni Ġenerali:

It-TLP2768A jikkonsisti f'dijodu li jarmi d-dawl GaA ℓAs ta 'produzzjoni għolja flimkien ma' fotodetectors integrati ta 'qligħ għoli u ta' veloċità għolja. Hija miżmuma f'pakkett irqiq SO6L ta '2.3 mm (max). It-TLP2768A ggarantixxi l-vultaġġ ta 'iżolament 5 kVrms u konformi ma' standards internazzjonali ta 'sikurezza għal insulazzjoni rinfurzata.

Tiggarantixxi tħaddim sa 125 grad u fuq provvisti minn 2.7 V sa 5.5 V.

It-TLP2768A għandu tarka interna ta' Faraday li tipprovdi immunità temporanja ta' mod komuni garantita ta' ±20 kV/µs.
